GZ系列电磁振动给料机
电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中，是实行流水作业自动化的必备设备分敞开型和封闭型两种.根据安装方式可分悬挂式和台式等几种。电磁振动给料机结构简单，操作方便，不需润化，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处 应设置足够高度的拦矿板； 为不影响给料机的性能，拦矿板不得固定在槽体上。为使料仓能顺利排出，
1.体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修非常方便，运行费用低；
2.电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角
的办法方便地无极调节给料量；
3.电振机可以瞬时地改变和启闭料流，所以给料量有较高的精度，并可以实现生产流程的集中控 制和自动控制；
4.给料槽中的物料在给料过程中连续地被抛起，并按照抛物线的轨迹向前进行跳跃运动，因此给
料槽的磨损较小；
5.采用合金钢板制成的料槽，可适用输送高温、磨损严重及有腐蚀性的物料等。
GZ系列电磁振动给料机参数表
| 类型 | 型号 | 生产率 （t/h） | 给料 粒度 （mm） | 双振幅 （mm） | 电压 （V） | 电流（A） | 有功功率 （KW） | 控制箱 型号 | 重量 （kg） | ||
| 水平 | -10 0 | 工作电流 | 表示电流 | ||||||||
基 | GZ1 | 5 | 7 | 50 | 1.75 | 220 | 1.34 | 1.0 | 0.06 | XKZ-5G 3 | 73 |
| GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 146 | ||||
| GZ3 | 25 | 35 | 75 | 4.58 | 3.8 | 0.20 | 217 | ||||
| GZ4 | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | XKZ-20G 2 | 412 | |||
| GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 656 | ||||
| GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G 3 | 1271 | |
| GZ7 | 250 | 350 | 250 | 24.6 | 20 | 3.0 | XKZ-100G 3 | 1920 | |||
| GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | ||||
| GZ9 | 600 | 840 | 350 | 47.6 | 38.6 | 5.5 | XKZ-200G 3 | 3750 | |||
| GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | XKZ-200G 3 | 6491 | |||
| GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
上 | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.58 | 3.8 | 0.20 | XKZ-5G 2 | 242 |
| GZ4S | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | XKZ-20G 2 | 457 | |||
| GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
| GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G 3 | 1246 | |
| GZ7S | 250 | 350 | 250 | 24.6 | 20 | 3.0 | XKZ-100G 3 | 1960 | |||
| GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | ||||
封 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1.0 | 0.06 | XKZ-5G 2 | 77 |
| GZ2F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | 154 | ||||
| GZ3F | 20 | 28 | 60 | 4.58 | 3.8 | 0.20 | 246 | ||||
| GZ4F | 40 | 56 | 60 | 8.4 | 7.0 | 0.45 | XKZ-20G 2 | 464 | |||
| GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G 3 | 1278 | |
轻 | GZ5Q | 100 | 140 | 200 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G 2 | 682 |
| GZ6Q | 150 | 210 | 250 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G 3 | 1326 | ||
| GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 3.0 | XKZ-100G 3 | 1992 | |||
| GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | ||||
| 平 槽 型 | GZ5P | 50 | 70 | 100 | 1.5 | 220 | 12.7 | 10.6 | 0.65 | XKZ-20G 2 | 633 |
| GZ6P | 75 | 105 | 100 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G 3 | 1238 | ||
| GZ7P | 125 | 175 | 100 | 24.6 | 20 | 3.0 | XKZ-100G 3 | 1858 | |||
| 宽 槽 型 | GZ5K1 | 210 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | XKZ-20G 2 | 1316 | |
| GZ5K2 | 240 | 100 | 1343 | ||||||||
| GZ5K3 | 270 | 100 | 1376 | ||||||||
| GZ5K4 | 300 | 100 | 1408 | ||||||||
设备选型
GZ系列电磁振动给料机结构形式的分类及用途
| 类 型 | 生产率计算比重（T/m 3 ） | 用 途 |
| 基本型 | 1.6 | 结构形式为下振式，用于无特殊要求的物料给料 |
| 上振型 | 1.6 | 振动器安装在料槽上方，配置空间不够的情况安装使用，其它与基本型相同 |
| 封闭型 | 1.6 | 适用于易碎颗粒、粉尘较大及具有挥发性的物料给料 |
| 轻槽型 | 1.0 | 比重较小的轻比重物料给料 |
| 平槽型 | 按配煤和选煤条件给出 | 适用于薄料层均匀给料，可用于配料（例如配煤） |
| 宽槽型 | 按配煤和选煤条件给出 | 主要用于选煤，亦可用于向筛分设备给料 |
实际物料比重大于或小于上述计算比重时，生产率应按实际物料比重进行折算。实际生产率
和给料机的安装方式、料层的厚度、 物料含水量、粘性、摩擦系数等有关，选用时请参考详细选型手册。
设备外形尺寸

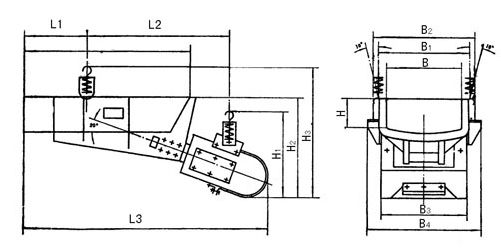

GZ1-GZ5基本型电磁振动给料机
| 型号 | B | B 1 | B 2 | B 3 | B 4 | L | L 1 | L 2 | L 3 | H | H 1 | H 2 | H 3 |
| GZ1 | 200 | 280 | 340 | 296 | 376 | 600 | 209 | 550 | 910 | 100 | 350 | 360 | 485 |
| GZ2 | 300 | 388 | 456 | 400 | 506 | 800 | 310 | 660 | 1175 | 120 | 430 | 450 | 600 |
| GZ3 | 400 | 496 | 518 | 452 | 574 | 900 | 311 | 790 | 1325 | 150 | 480 | 520 | 675 |
| GZ4 | 500 | 620 | 682 | 581 | 762 | 1100 | 413 | 965 | 1615 | 200 | 550 | 645 | 814 |
| GZ5 | 700 | 850 | 761 | 650 | 840 | 1200 | 465 | 1050 | 1815 | 250 | 647 | 765 | 980 |

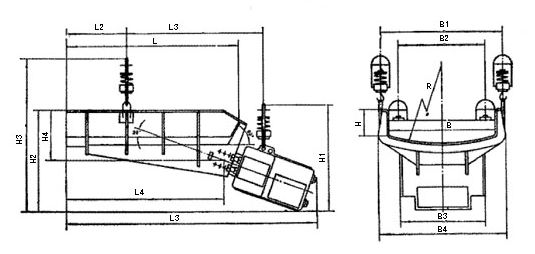

GZ6-GZ9基本型电磁振动给料机
| 型号 | B | B 1 | B 2 | B 3 | B 4 | L | L 1 | L 2 | L 3 | L 4 | H | H 1 | H 2 | H 3 | H 4 | R |
| GZ6 | 900 | 1057 | 720 | 860 | 1092 | 1600 | 500 | 1470 | 2410 | 1409 | 250 | 1090 | 1030 | 1530 | 460 | 1800 |
| GZ7 | 1100 | 1257 | 840 | 1030 | 1332 | 1800 | 650 | 1465 | 2800 | 1585 | 250 | 1300 | 1130 | 1740 | 500 | 2200 |
| GZ8 | 1300 | 1476 | 1000 | 1166 | 1556 | 2200 | 750 | 1800 | 3302 | 1938 | 300 | 1460 | 1343 | 1995 | 607 | 2600 |
| GZ9 | 1500 | 1676 | 1010 | 1228 | 1776 | 2400 | 800 | 2000 | 3515 | 2100 | 300 | 1520 | 1440 | 2200 | 660 | 3500 |

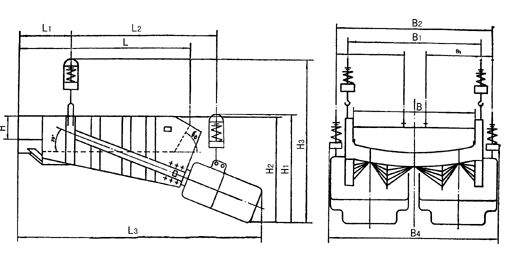

GZ10-GZ11基本型电磁振动给料机
| 型号 | B | B 1 | B 2 | B 3 | B 4 | L | L 1 | L 2 | L 3 | H | H 1 | H 2 | H 3 |
| GZ10 | 1800 | 2014 | 2304 | 1000 | ～2500 | 2500 | 750 | 2120 | ～3630 | 375 | ～1500 | ～1450 | ～2235 |
| GZ11 | 2000 | 2234 | 2425 | 1010 | ～2640 | 2800 | 600 | 2370 | ～4060 | 375 | ～1580 | ～1545 | ～2310 |

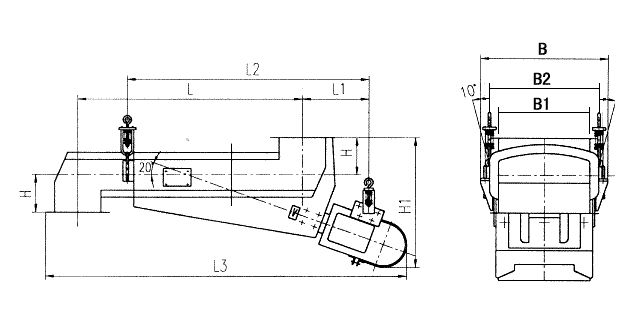

GZ1F-GZ6F封闭型电磁振动给料机
| 型号 | L | L 1 | L 2 | L 3 | H 1 | H | B 1 | B 2 | B |
| GZ1F | 600 | 246 | 716 | 1064 | 410 | 107.5 | 200 | 250 | 340 |
| GZ2F | 800 | 288 | 903 | 1042 | 520 | 135 | 300 | 350 | 458 |
| GZ3F | 1000 | 300 | 1082 | 1695 | 620 | 170 | 400 | 460 | 527 |
| GZ4F | 1100 | 451 | 1306 | 1940 | 750 | 207.5 | 500 | 570 | 686 |
| GZ5F | 1200 | 528 | 1483 | 2190 | 890 | 255 | 700 | 780 | 860 |
| GZ6F | 1600 | 584 | 1684 | 2835 | 1200 | 265 | 900 | 740 | 1020 |
